守護捷運安全的鋼鐵守護者-「鎧裝電纜」
2025/11/03

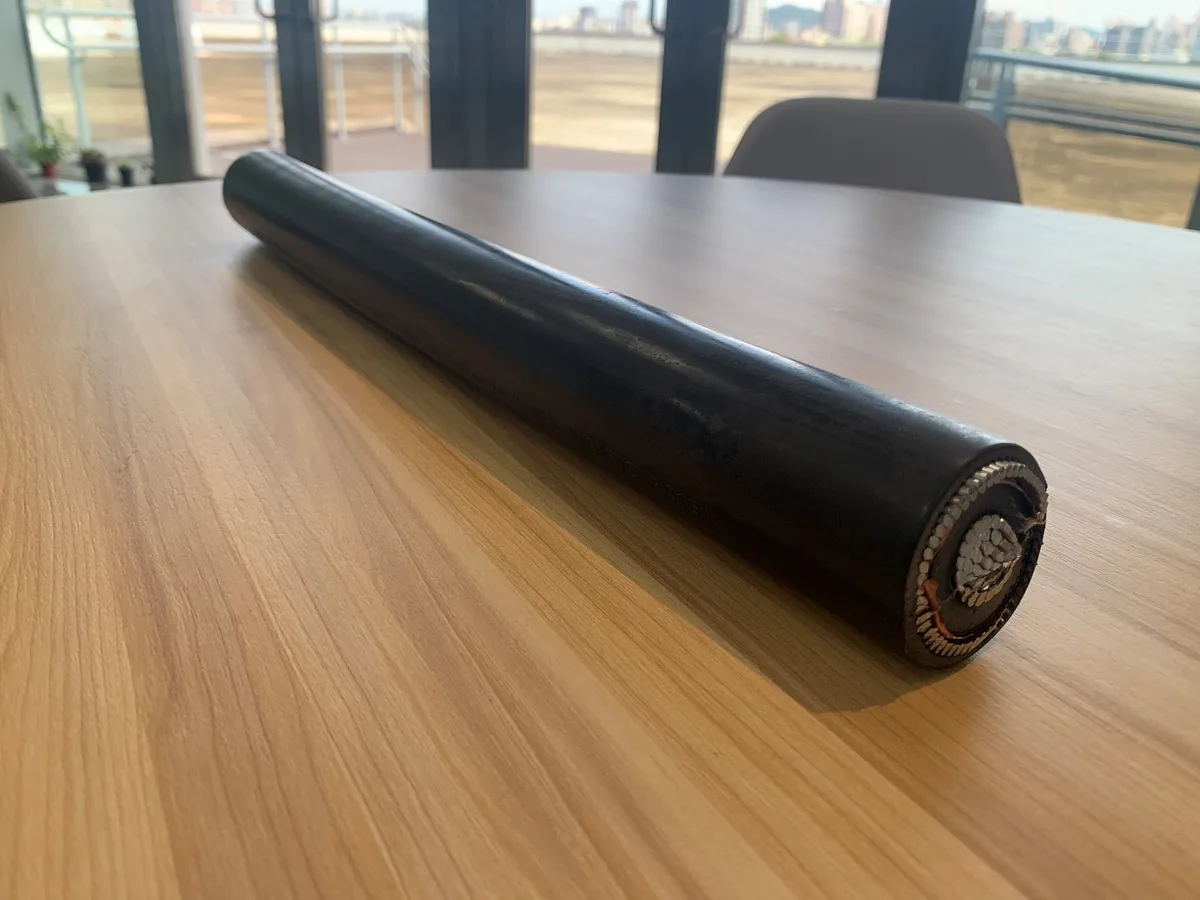

▲圖說： 鎧裝電纜
在捷運供電系統架構中，主變電站經由主變壓器將電壓等級由161kV或69kV降為22kV，再透過22kV電纜將電力輸送至牽引動力變電站，以提供列車運行所需電力，並供應設備變電站滿足車站用電需求，圖片中為22kV電纜，屬於鎧裝電纜，什麼是鎧裝電纜呢?
鎧裝電纜是一種外層包覆金屬保護層的電纜，就像是披上金屬鎧甲，能有效保護內部電線免受老鼠啃咬及外力擠壓，提升電纜的耐用性與安全性，常應用於車站、隧道及機電設備間等環境惡劣及需長期穩定運作等場所，以三鶯線及新北環狀線為例，所有沿著軌旁佈放之高低壓交流電纜及光纖均應採用鎧裝電纜。
它就像默默守護捷運系統的「鋼鐵守護者」，確保供電穩定、訊號傳遞準確，是捷運安全營運不可或缺的關鍵基礎。

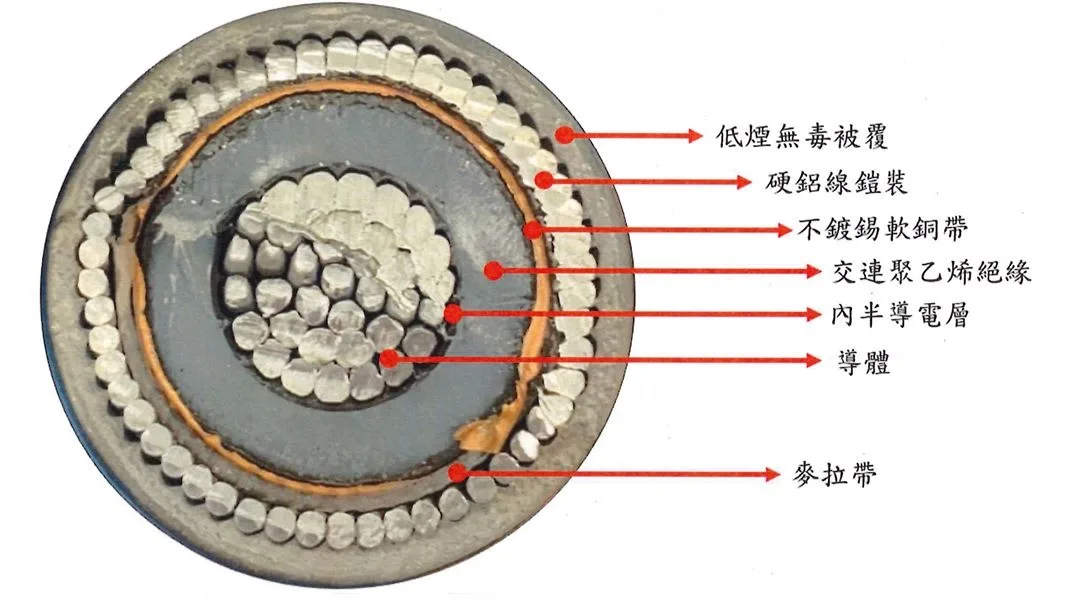

▲圖說： 鎧裝電纜內部構造

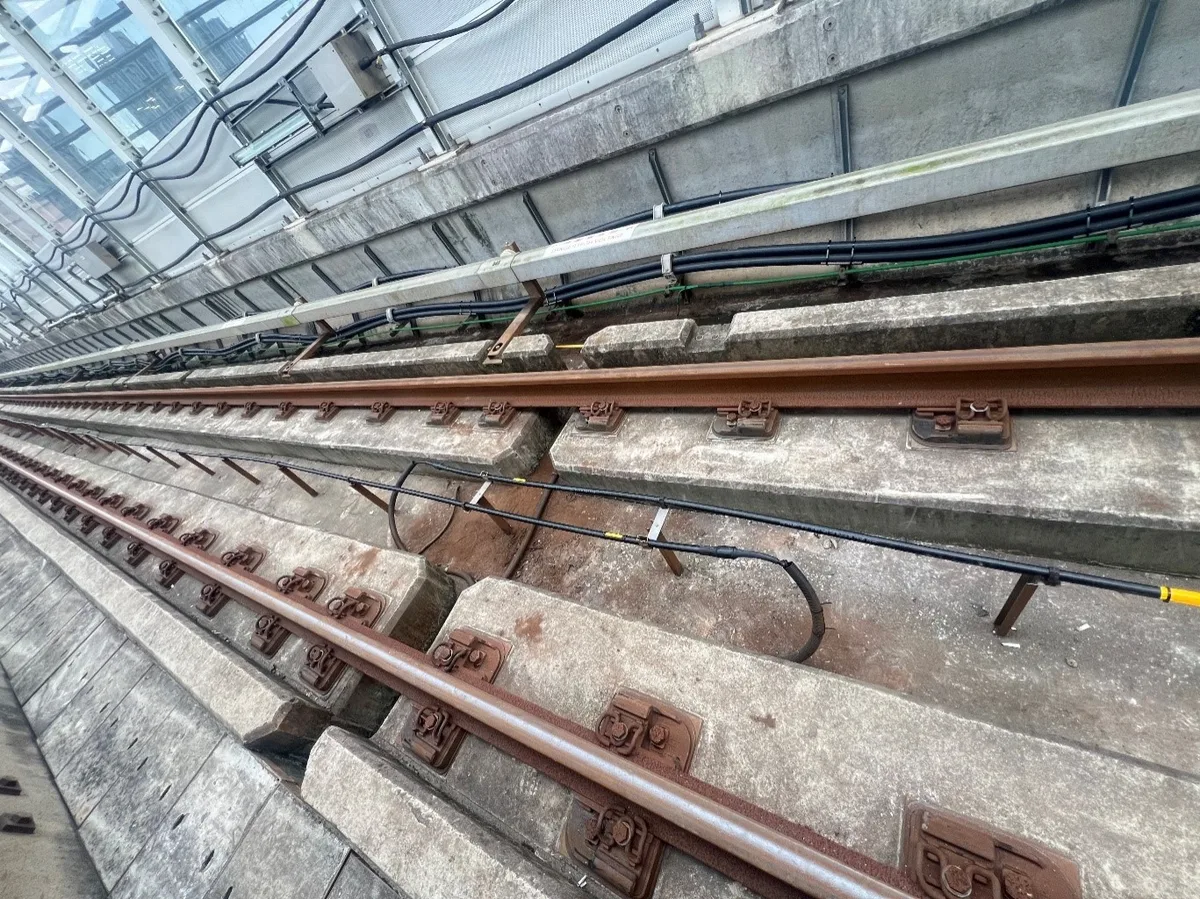

▲圖說：新北環狀線鎧裝電纜位置
