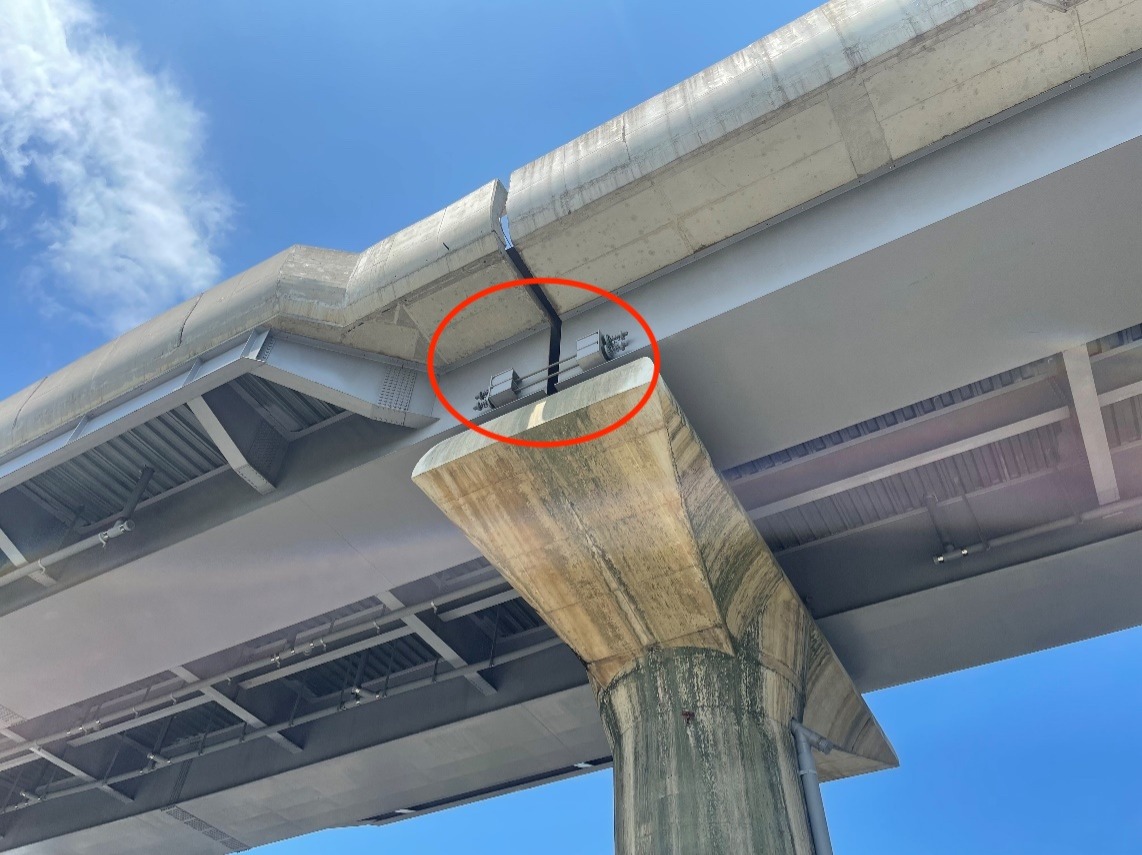

▲圖說：防落橋裝置(拉索)

大家知道為什麼2支鋼橋之間都有一支鋼索在旁邊連接，還有鋼橋邊跨下面與RC墩柱之間也有L型鋼結構銜接嗎？

那些鋼索跟L型鋼結構就是防落橋裝置喔！因為台灣地震頻繁，所以在地震發生時，防落橋裝置可延長及緩衝橋墩與橋面的連結，防止橋梁立即斷裂，造成捷運車輛落下，大致上防落橋裝置有分為止震塊、防落拉桿、剪力榫、剪力鋼箱及支承抗拉拔裝置等，而防落拉桿又有鋼索和鋼棒二種形式，鋼索多用於鋼橋防落，而鋼棒則應用在RC橋梁，這裡介紹是鋼橋在捷運三鶯線上使用那些形式的防落橋裝置呢！

在捷運三鶯線上鋼橋與鋼橋連接處是以鋼索形式接合，在鋼橋與RC墩柱連接處則是以剪力榫跟防落拉桿作為防落橋裝置，以防地震造成的危害，加強捷運耐震能力，維護營運及保障民眾的安全。

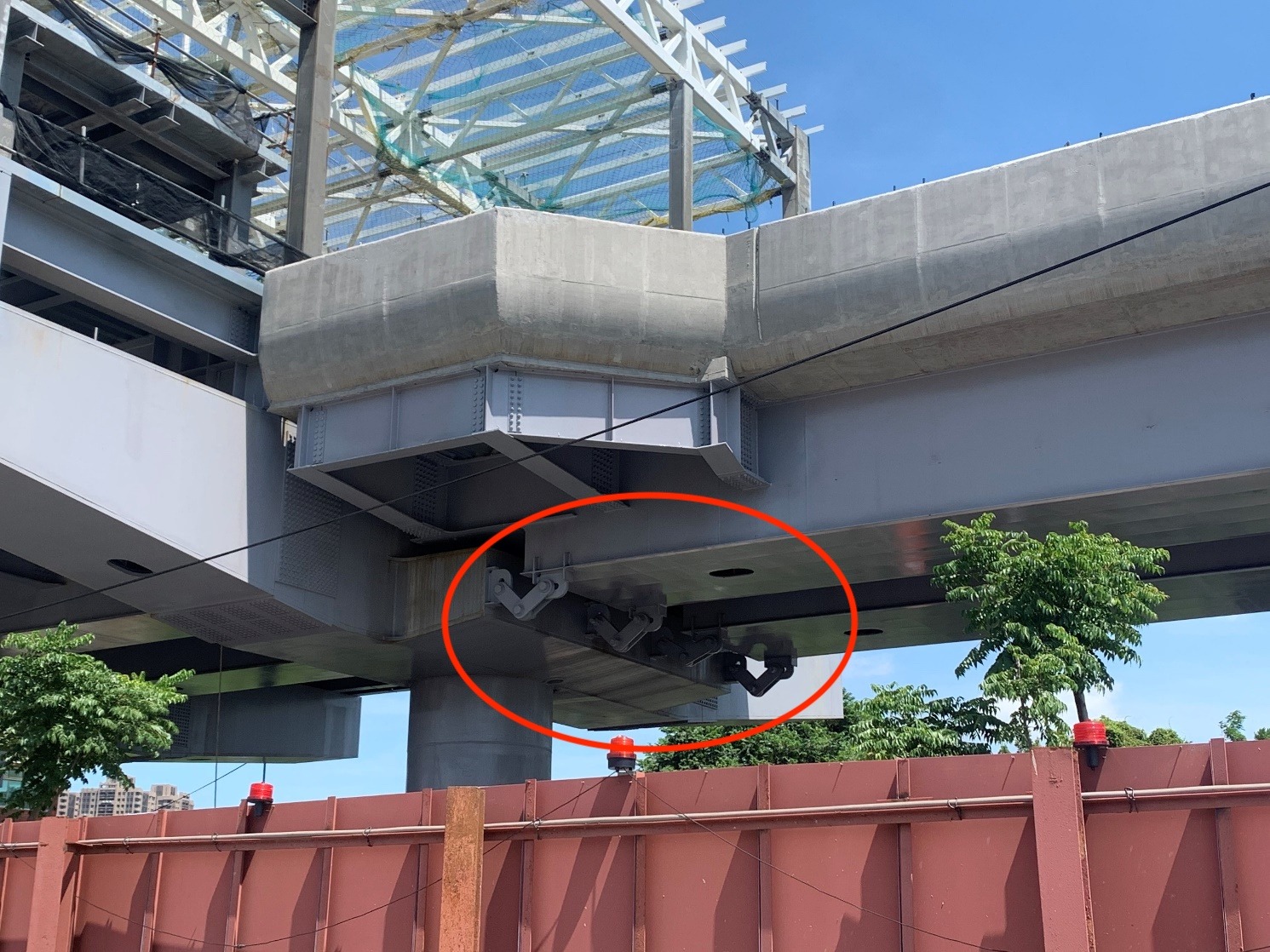

▲圖說：防落橋裝置(防落拉桿)

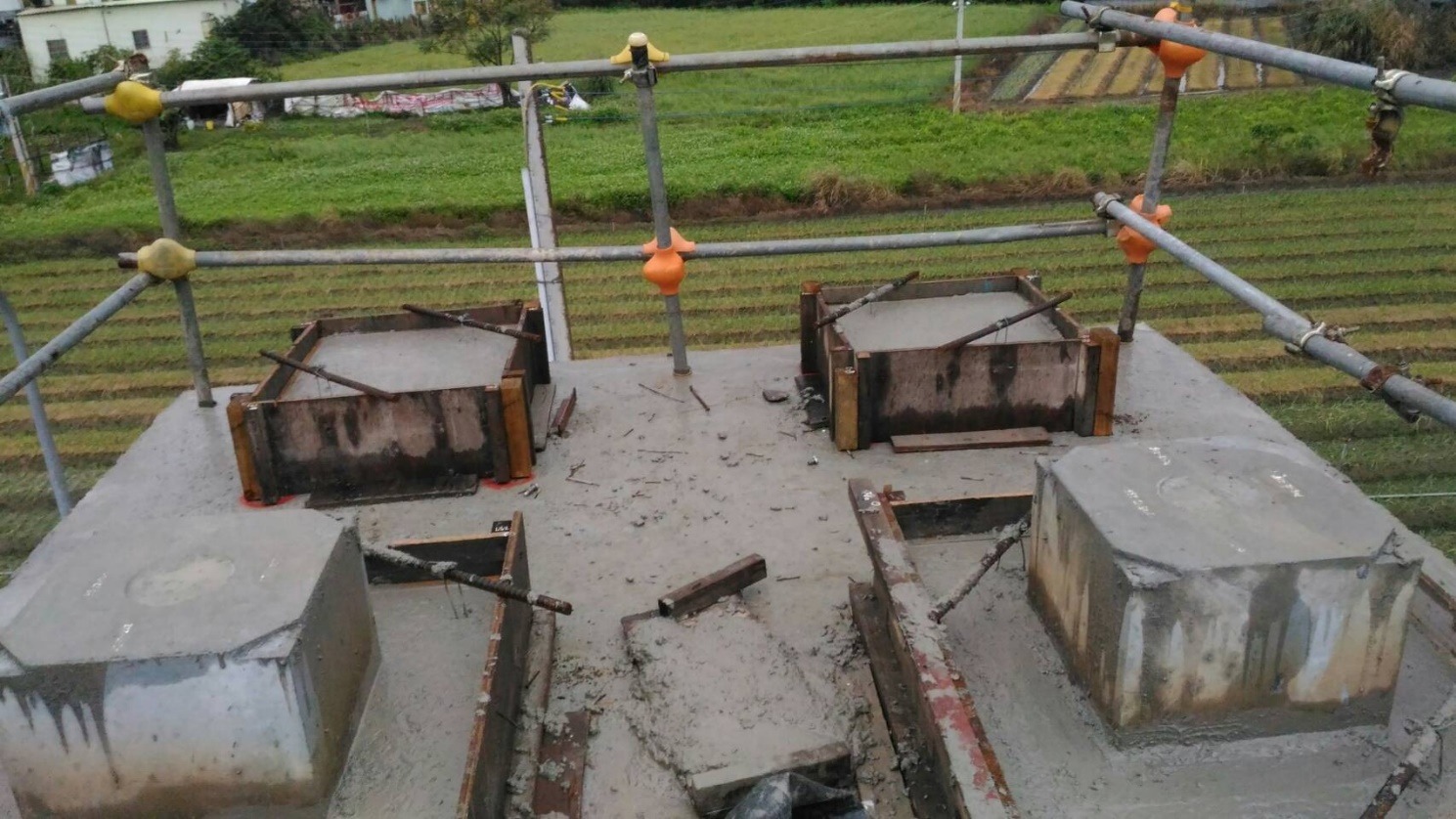

▲圖說：防落橋裝置(剪力鋼箱)

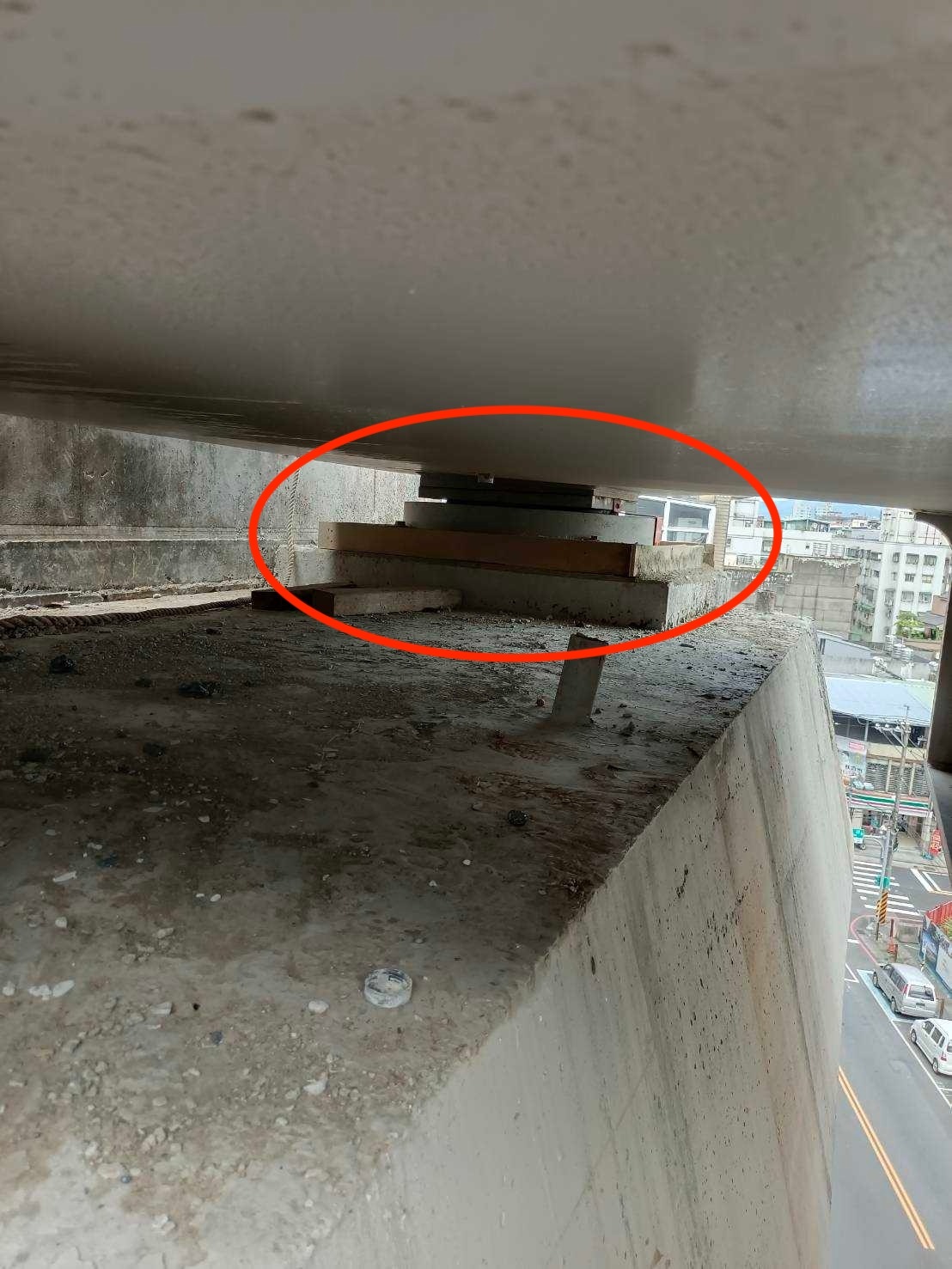

▲圖說：防落橋裝置(止震塊)

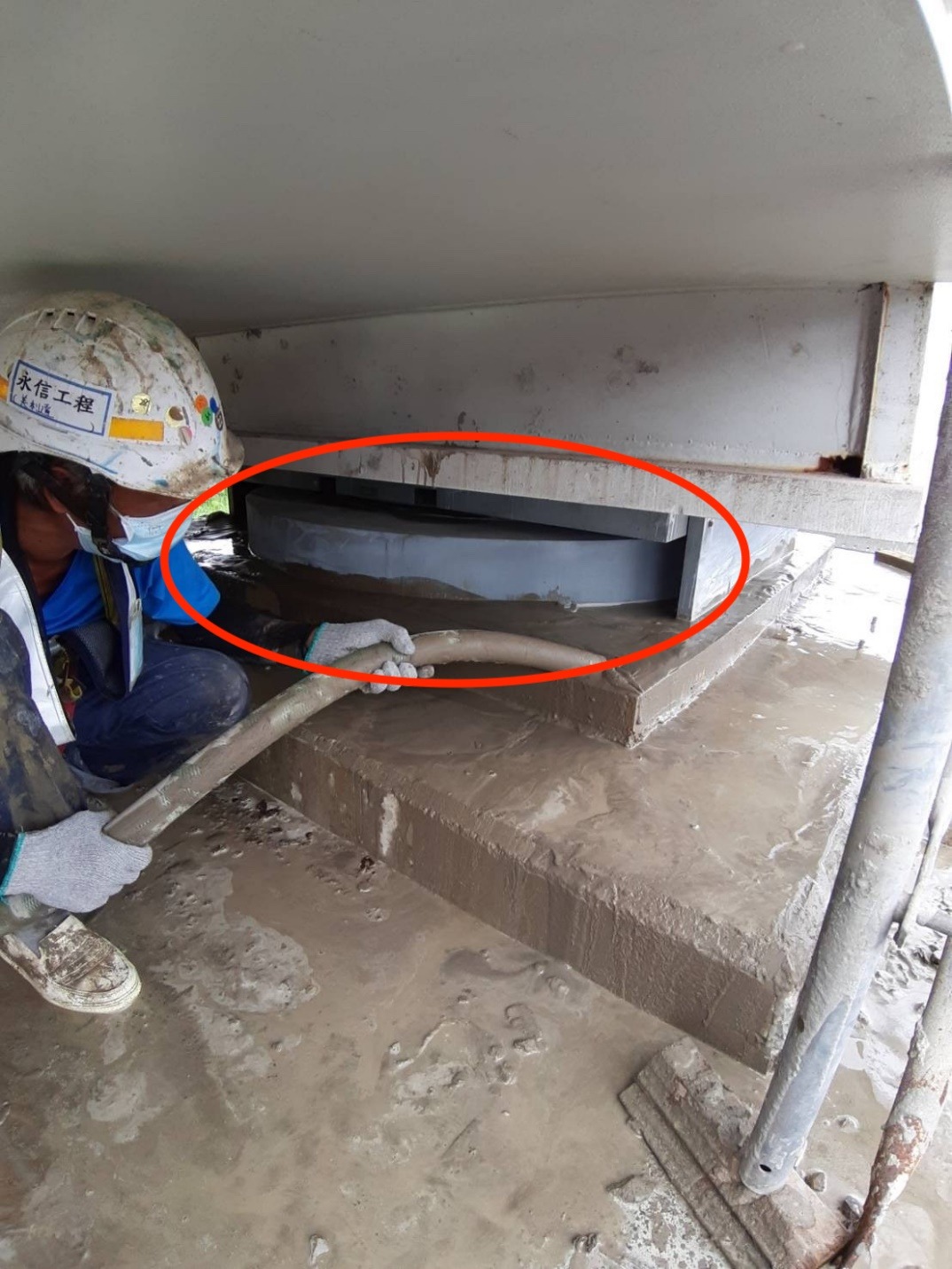

▲圖說：防落橋裝置(止震塊)

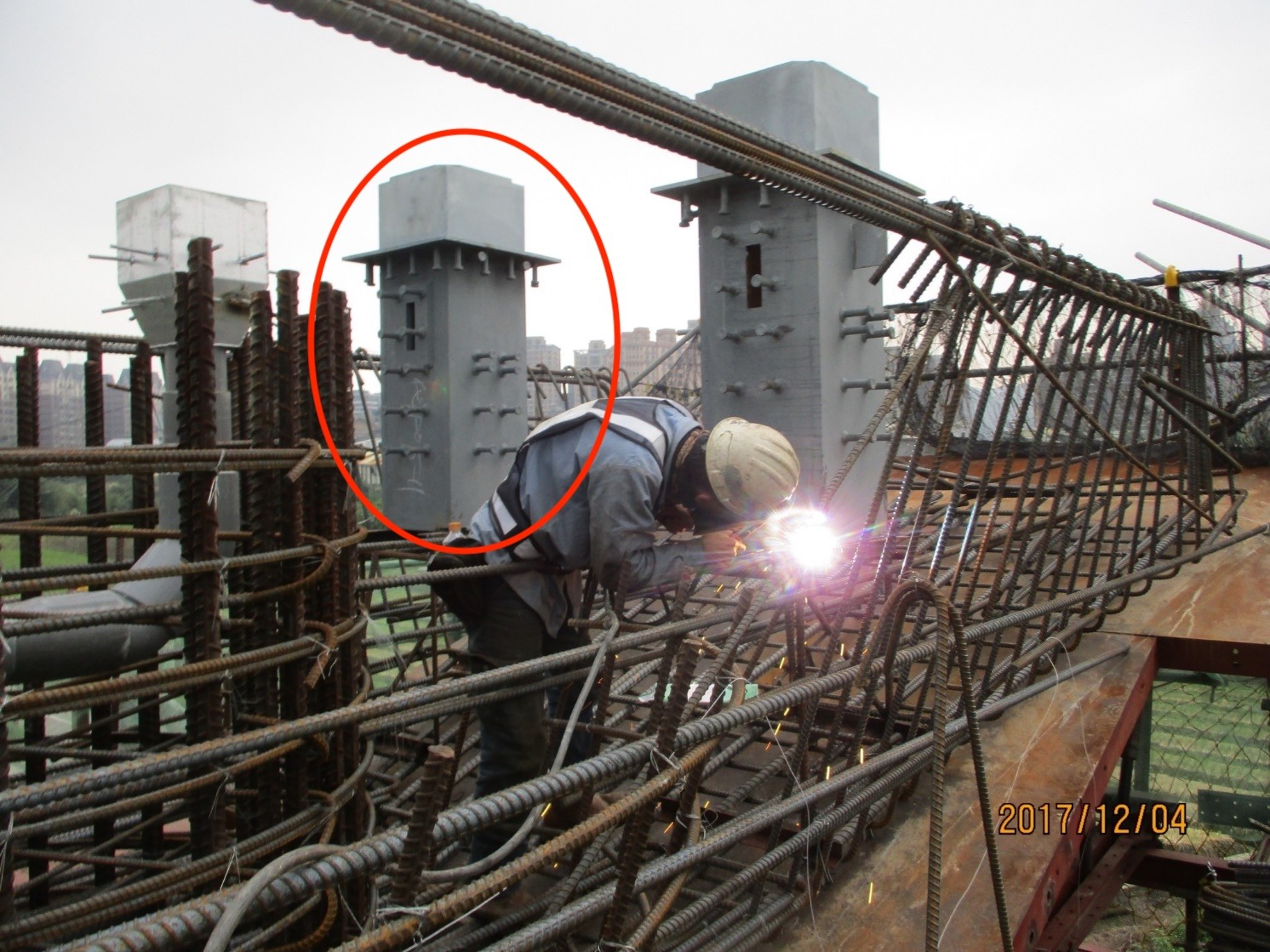

▲圖說：防落橋裝置(剪力鋼箱
