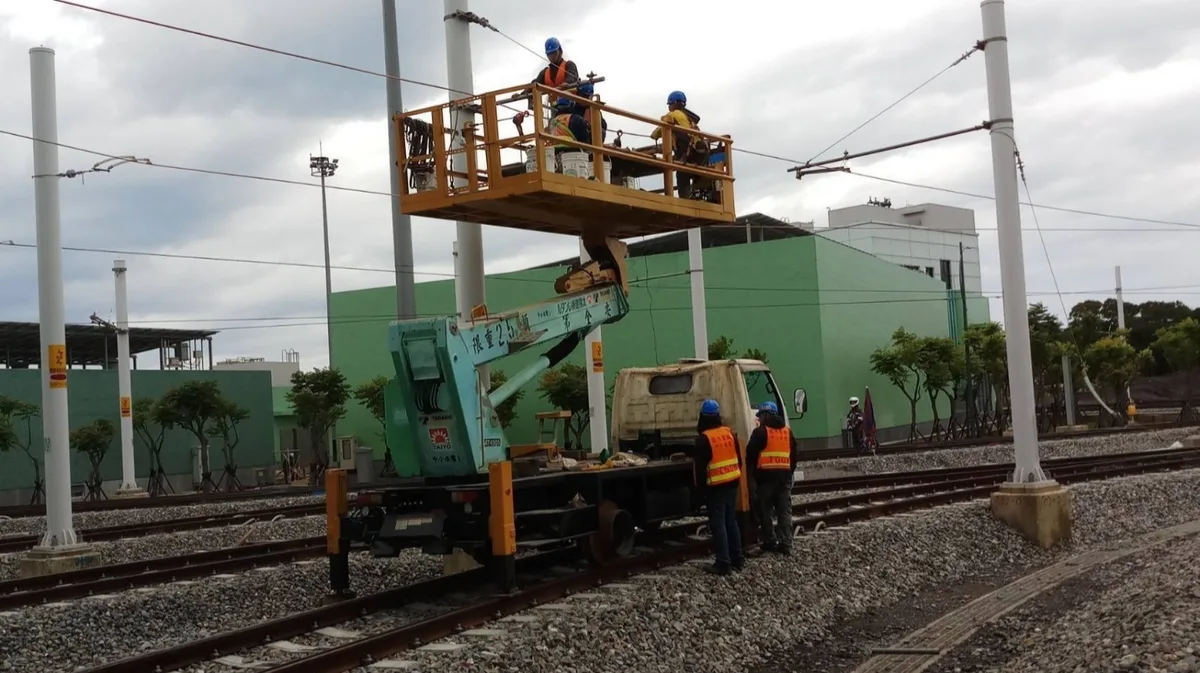

🔺輕軌機廠工程車

大家知道嗎，輕軌營運路線的架空線跟機廠的是不一樣的喔！今天跟著工頭一起看看架空線哪裡不一樣！



淡海輕軌機廠扇形區的架空線，形式不同於營運路線直線段，採用懸臂桿架設固定架空線，扇形區以飛索及掛勾拉住架空線電纜，來配合扇形區不同分支軌道設置架空線電桿。

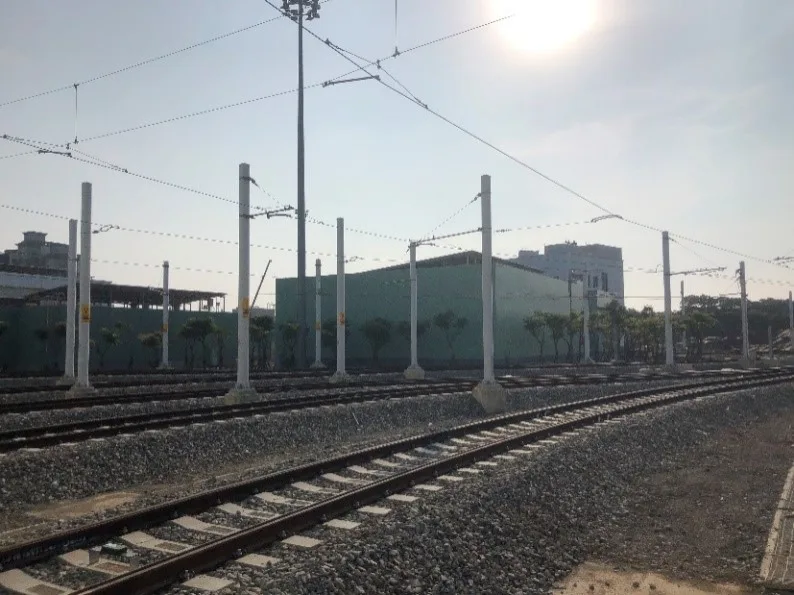

🔺輕軌機廠扇形區架空線

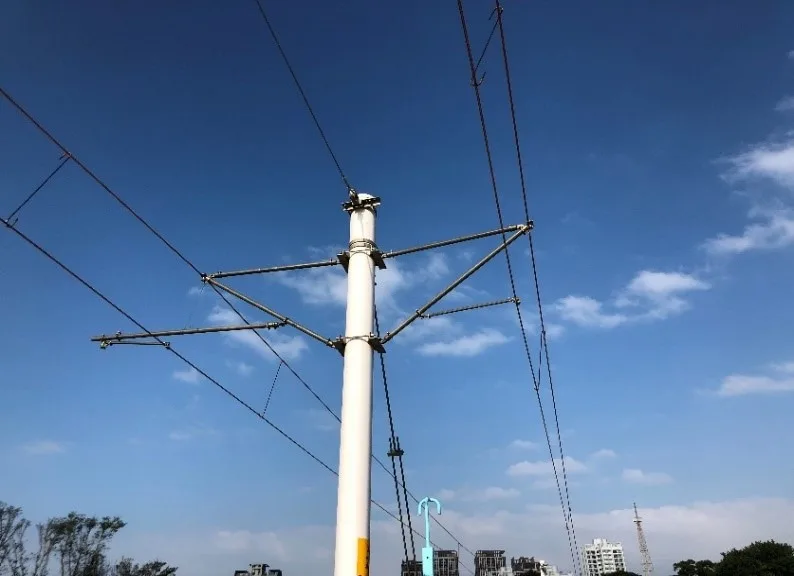

🔺營運路線架空線

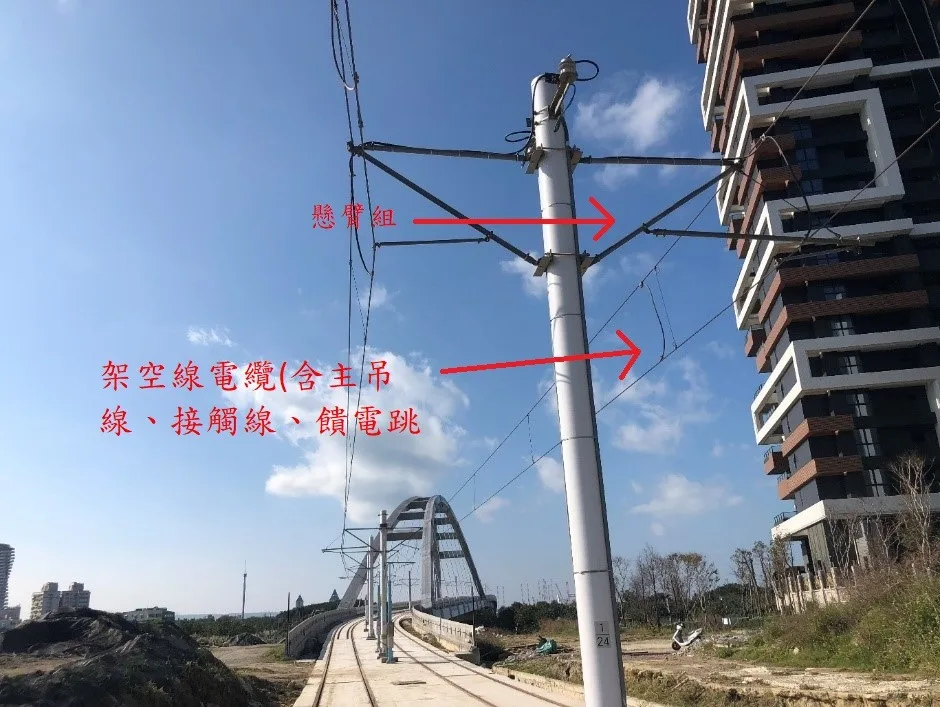

🔺營運路線架空線

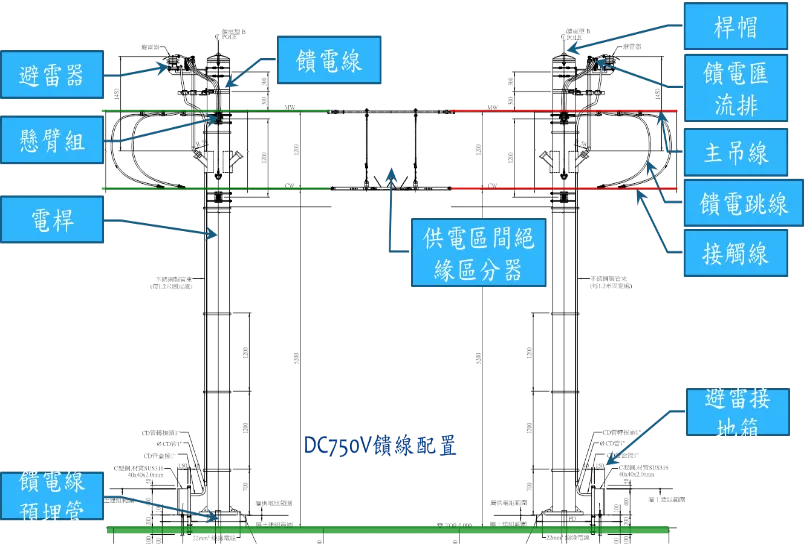

饋線配置圖

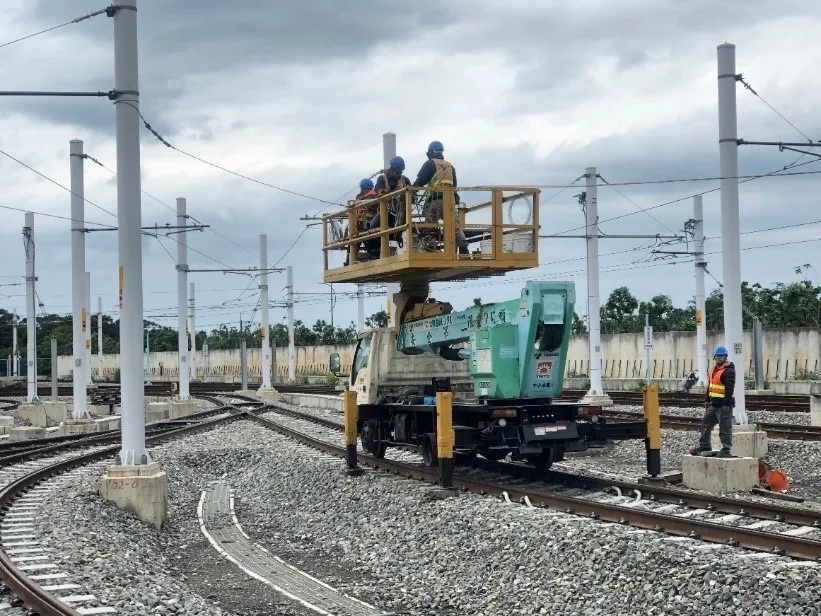

🔺飛梭件固定施工

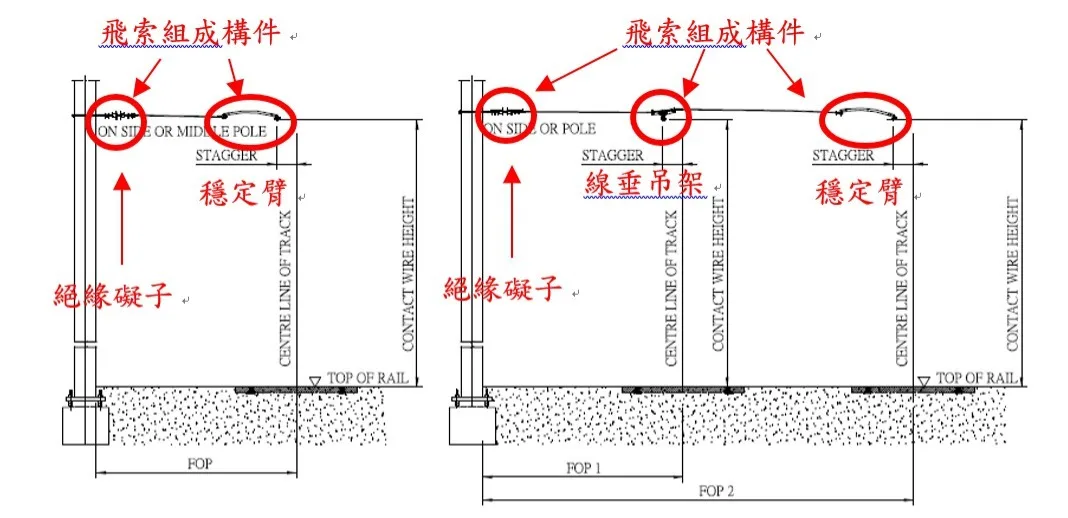

🔺飛索固定於電力桿示意圖

直線段在佈設的時候僅需先將懸臂桿完成後再進行架空電纜的拉設作業，而輕軌機廠扇形區需要再考量飛索的張力，電桿的兩側互拉也會影響在非直線時候的曲率，最後才能完成如同最前面圖片如同蜘蛛網般交織而成的架空線，是不是另有一種美感呢😉



最後再用扇形區架空線佈纜的縮時影片，來讓大家更簡單了解施工的過程吧。

#新北捷運局 #三環六線我們實現 淡海輕軌機廠 扇形區架空線佈纜音樂版
