跨很大的三鶯線跨大漢溪橋
2021/06/16
捷運三鶯線跨大漢溪段
之前工頭已經說過墩柱有方也有圓，捷運三鶯線跨大漢溪段的墩柱為何出現橢圓形呢？依照水利署跨河建造物設置審核要點:「橋墩形狀應採用圓形端鼻、群柱形、尖形、圓柱形或其他細長橢圓形或類似之形狀。」所以設置在河岸的橋墩並非只有一種圓形，應參考河床一般沖刷、局部沖刷深度及河川變化等因素，來考量橋梁的跨距及形狀等。
捷運三鶯線跨大漢溪段

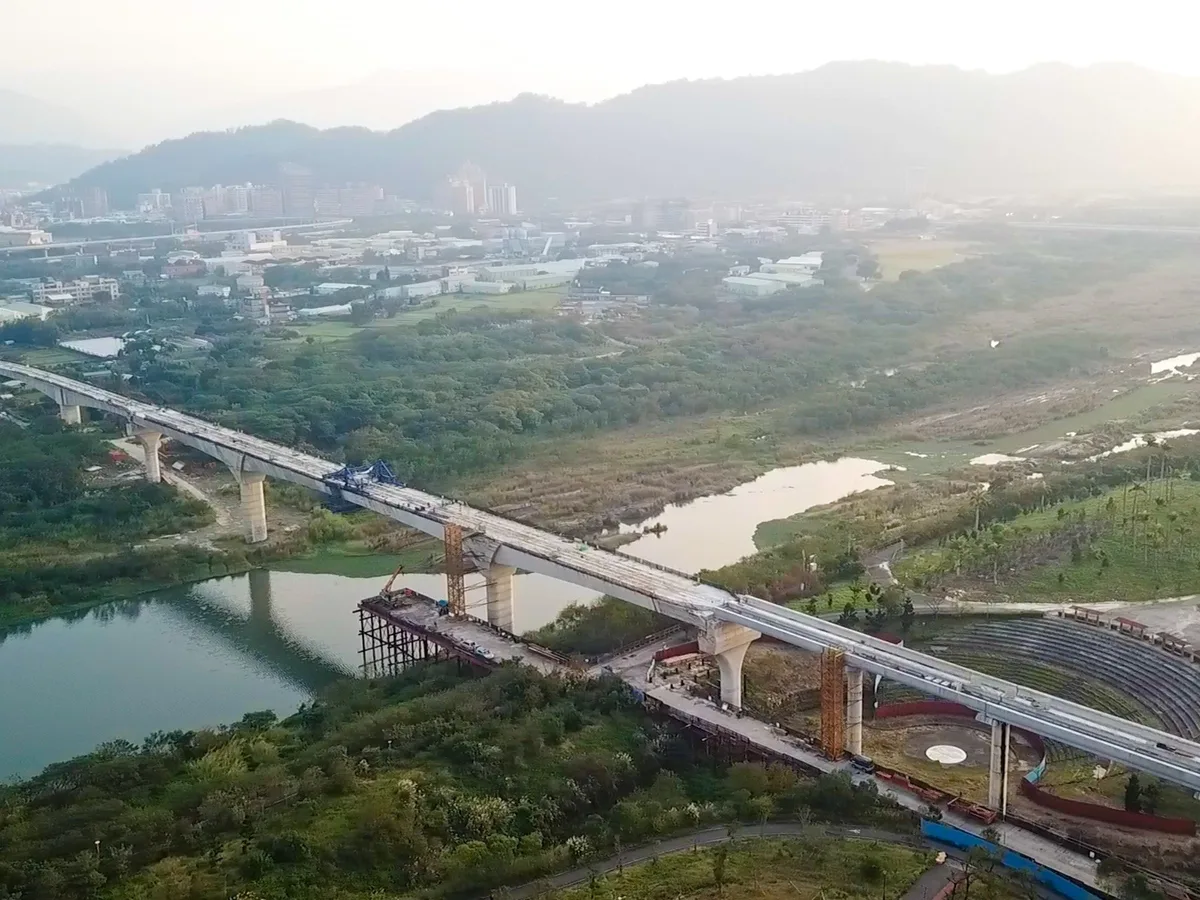

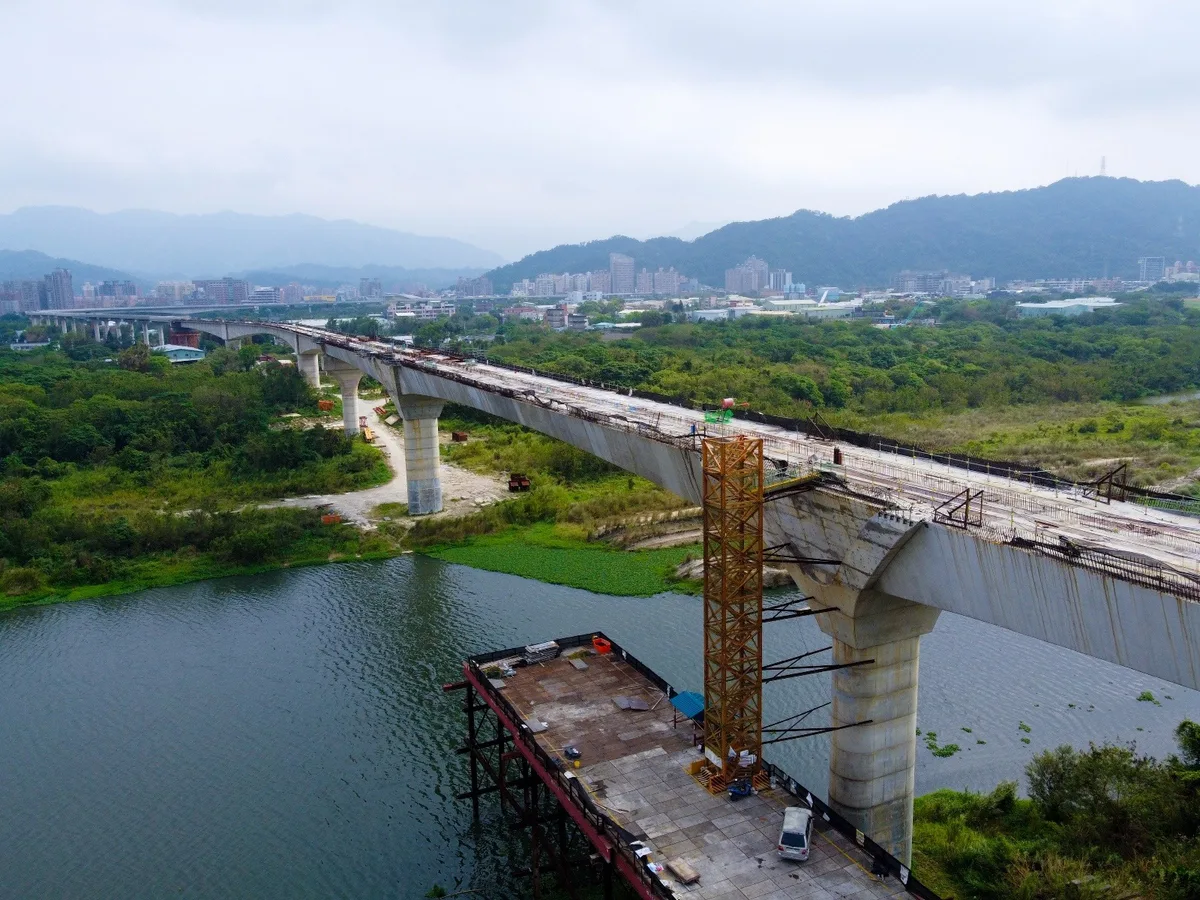

捷運三鶯線跨大漢溪段，其水理特性位於大漢溪與鶯歌兩溪匯流，計畫堤寬520m，深槽區寬100m，經設計採複合鋼拱橋，跨徑 75M + 125M + 75M，變化梁深PC箱型梁結合鋼拱肋，組成經濟的複合結構，箱型梁以懸臂工法完成後，進行上方鋼拱肋架設，減少對河道干擾。故捷運建設以安全為第一考量做最佳的設計與施工。

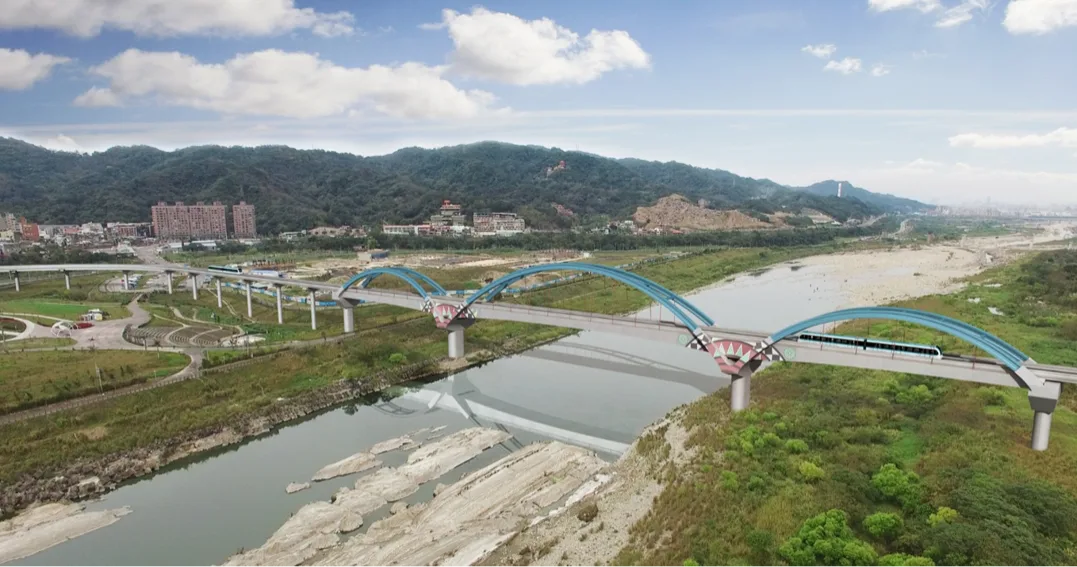

▲捷運三鶯線跨大漢溪完工示意圖。
