帶你了解什麼是數據通信系統
2024/04/12

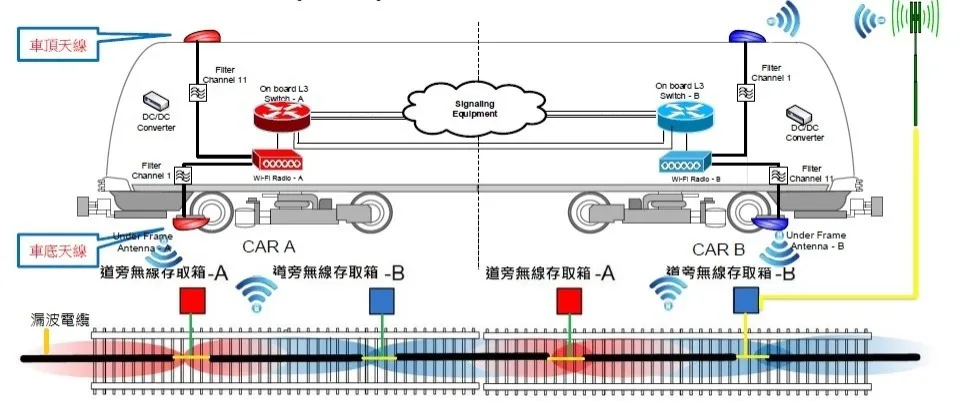

▲圖說：數據通訊系統簡圖(來源：內部技術文件)
數據通信系統（DCS）是一種寬頻通訊系統，用於列車內各種控制設備之間的安全雙向通訊，各通訊用的網路皆設置雙通道模式，使其有備援功能。資料傳輸方式為列車通過車載天線將資料發送到漏波電纜，再經由道旁無線存取箱轉換成光纖信號，傳輸至車站和行控中心。新北環狀線已經採用了這一系統，未來三鶯線也將使用此技術。
總體而言，數據通信系統的主要傳送的資料包括行車資訊及列車上的監視器畫面，其主要目的是確保列車運行的安全和監控，以及提供必要的通訊和資料傳輸功能。

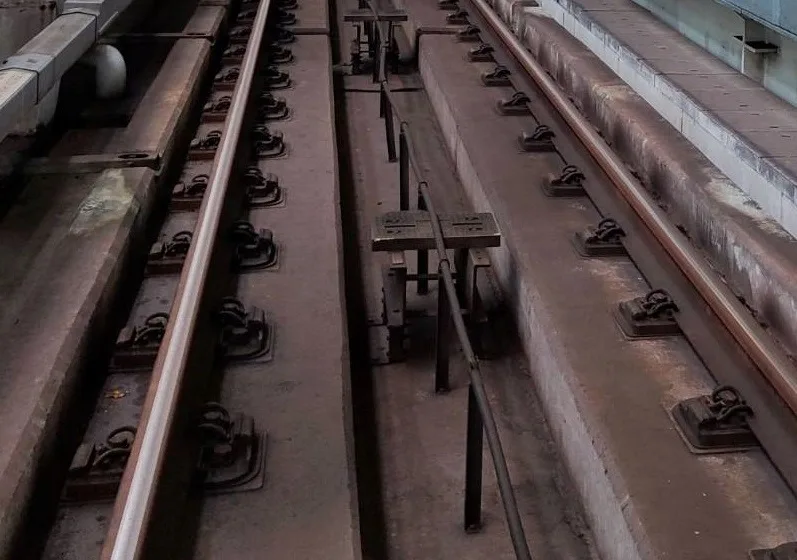

▲圖說：漏波電纜

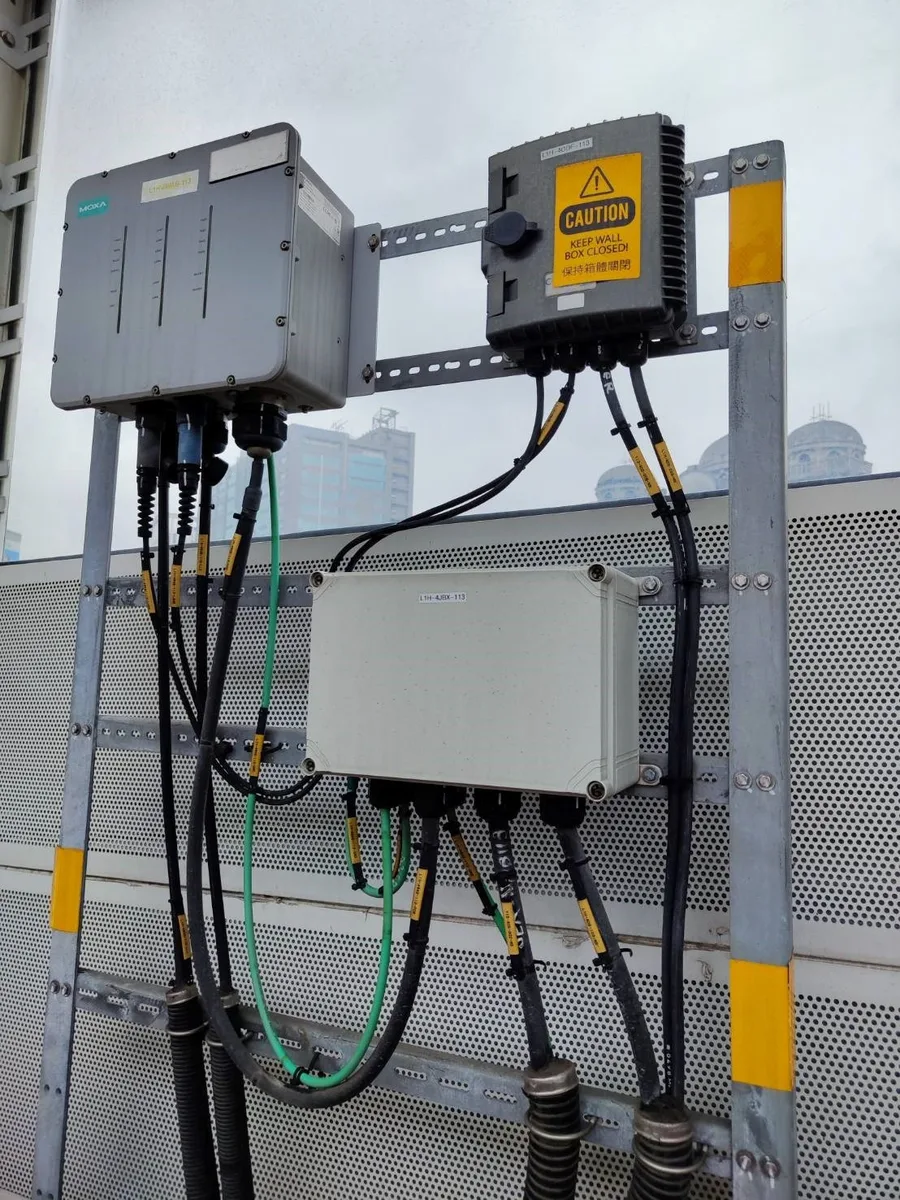

▲圖說：道旁無線存取箱

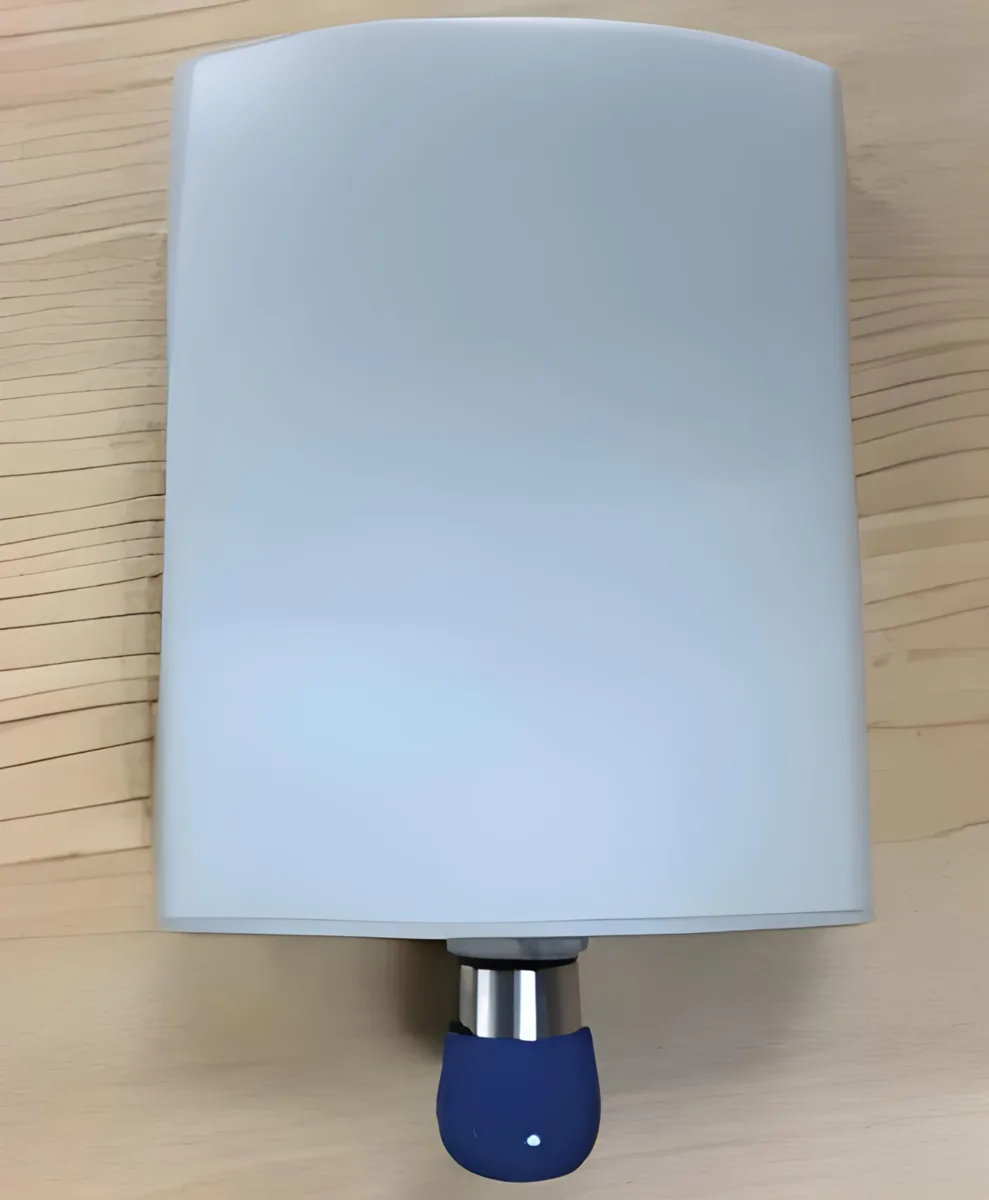

▲圖說：車頂天線(來源：110年度捷運工程叢書精進版)

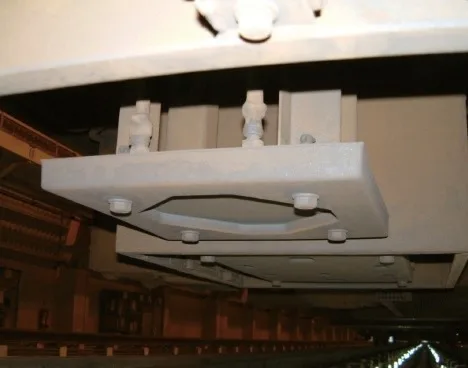

▲圖說：車底天線(來源：110年度捷運工程叢書精進版)
