「搞鋼」的三明治，無道碴道床特殊軌道！
2020/12/22

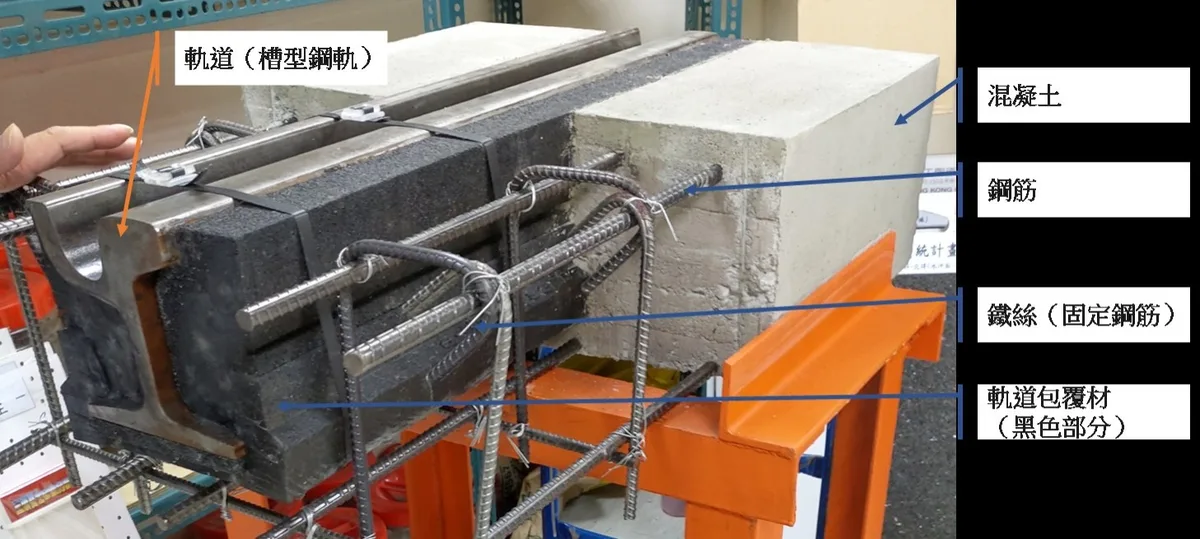

▲圖說：埋入式軌道模型
無道碴道床特殊軌道（槽型鋼軌）施作地點為於雙城站前後及台北小城~景文科大站間（即平面段），是由混凝土、鋼筋、軌道包覆材及糊狀填料（即軌道專用之填縫劑）組合而成，層層疊疊像三明治一樣。施工時鋼軌需埋入地面，使軌道面與地面同一高程，使一般車輛也能平穩的行經路口。

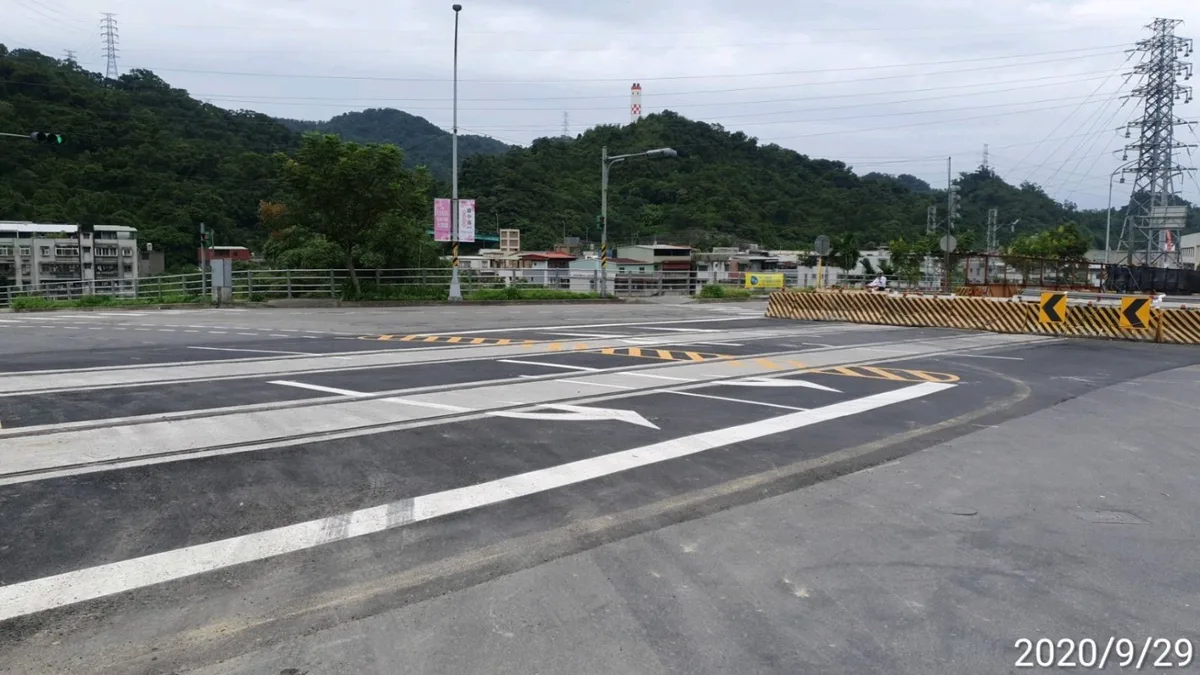

▲圖說：埋入式軌道（現場-安祥路與安一路口）
軌道包覆材型式很多種，安坑線使用之型式由4部分組合而成，包含軌底彈性墊片一片、足部包覆材一片及軌腹填料塊二片，選擇此組裝方式之目的為安裝方便，可提高施工效率。包覆材除可以達到固定鋼軌之目的外，亦可減少軌之腐蝕，此對於民眾最關心的振動噪音問題，亦可達到絕緣減振之效果（約5dBA）。

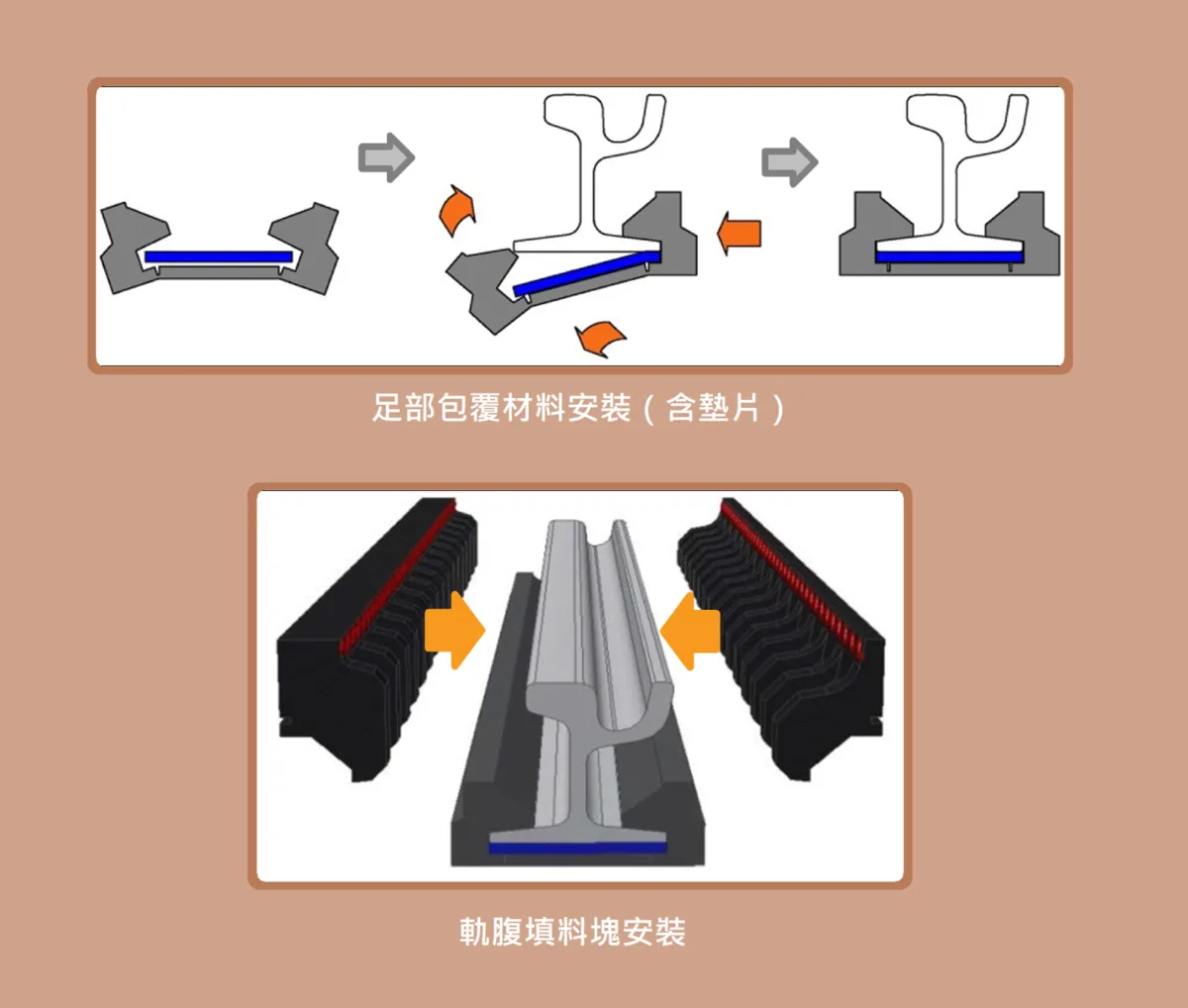

▲安坑線所使用軌道包覆材型式，安裝方式

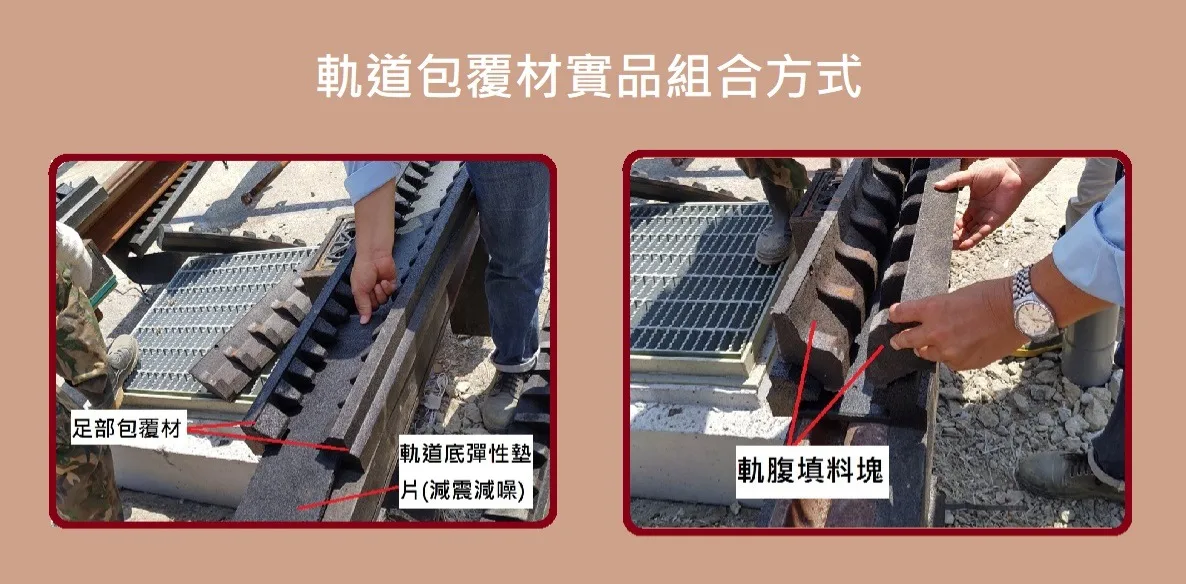

▲安坑線所使用軌道包覆材型式，實品組合方式
