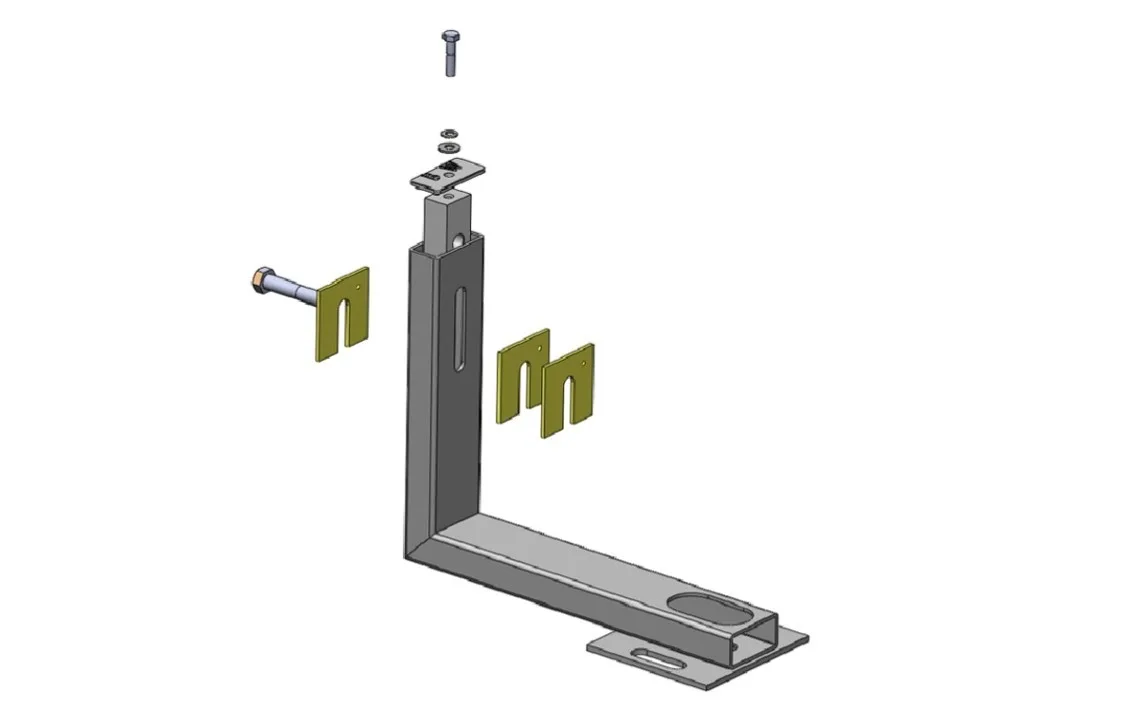

支撐架（來源：SYL-TK01-PRO-ETK-0001-0_主要軌道材料導電軌製造方法_0版）

絕緣支撐架（Support Assembly）由滾軋均質鋼（Rolled Homogenous Steel）製成，並透過兩顆錨錠螺栓固定於混凝土軌枕、混凝土基座/道版、有緣石混凝土版及浮動式道床，螺栓栓鎖於預埋於混凝土之套筒上。每個支撐架間距為6m。

混凝土軌枕、基座及道版上，混凝土及支撐架中間需安置HDPE絕緣墊片，避免漏電流。支撐架的材質為滾軋均質鋼，表面處理需符合BS EN1461、ASTM 123或ASTM153標準之熱浸鍍鋅。爪勾及扣件均由316不鏽鋼製成，導電軌與爪勾間並安裝尼龍橡膠墊以便承受導電軌熱漲冷縮之位移，螺栓、螺母及華司均由等級A2-70之不鏽鋼製成。

絕緣支撐架應能承受下列載重：垂直載重（導電軌自重+人重）3000N、縱向載重（中點錨錠受力）1000N、水平橫向張力（彎軌受力+短路力）4000N。

支撐架三角托架（FST Support Bracket）用於轉角以增加物理強度，材質須符合ASTM A36、SS400或GB Q235B規定，表面處理為符合BS EN1461或 ASTM153標準之熱浸鍍鋅。

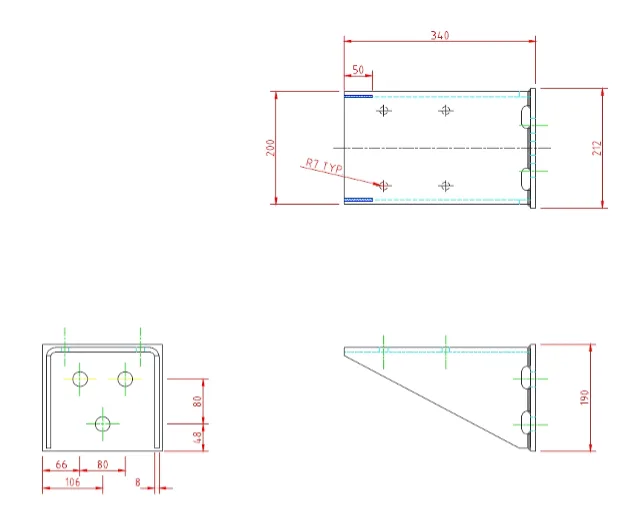

三角托架設計圖（來源：SYL-TK01-PRO-ETK-0001-0_主要軌道材料導電軌製造方法_0版）
