捷運變電站的電去哪裡？

大家知道環狀線列車的電力來源從哪裡來嗎？答案就是之前工頭介紹過的第三軌，那麼第三軌供應的電又是源自哪邊呢？

新北環狀線的動力供電系統自臺電端開始由主變電站變壓器降壓後，供應車站變電站及動力變電站用電，其中環狀線擁有兩座主變電站互為備援，一般情況下各自供應負責轄區電力，當其中一座主變電站異常時，依舊可以透過一座主變電站轉供全線所有設備之用電。

而動力變電站平均約每1.5至2公里設置一座，最終經過動力變電站處理之後，即可將電壓轉換為列車所需的750伏特直流電，成為第三軌的電力來源喔！

車站變電站則是提供車站內的照明設備、電扶梯、自動收費系統等，並且建立不斷電設施，以供緊急時刻供電。

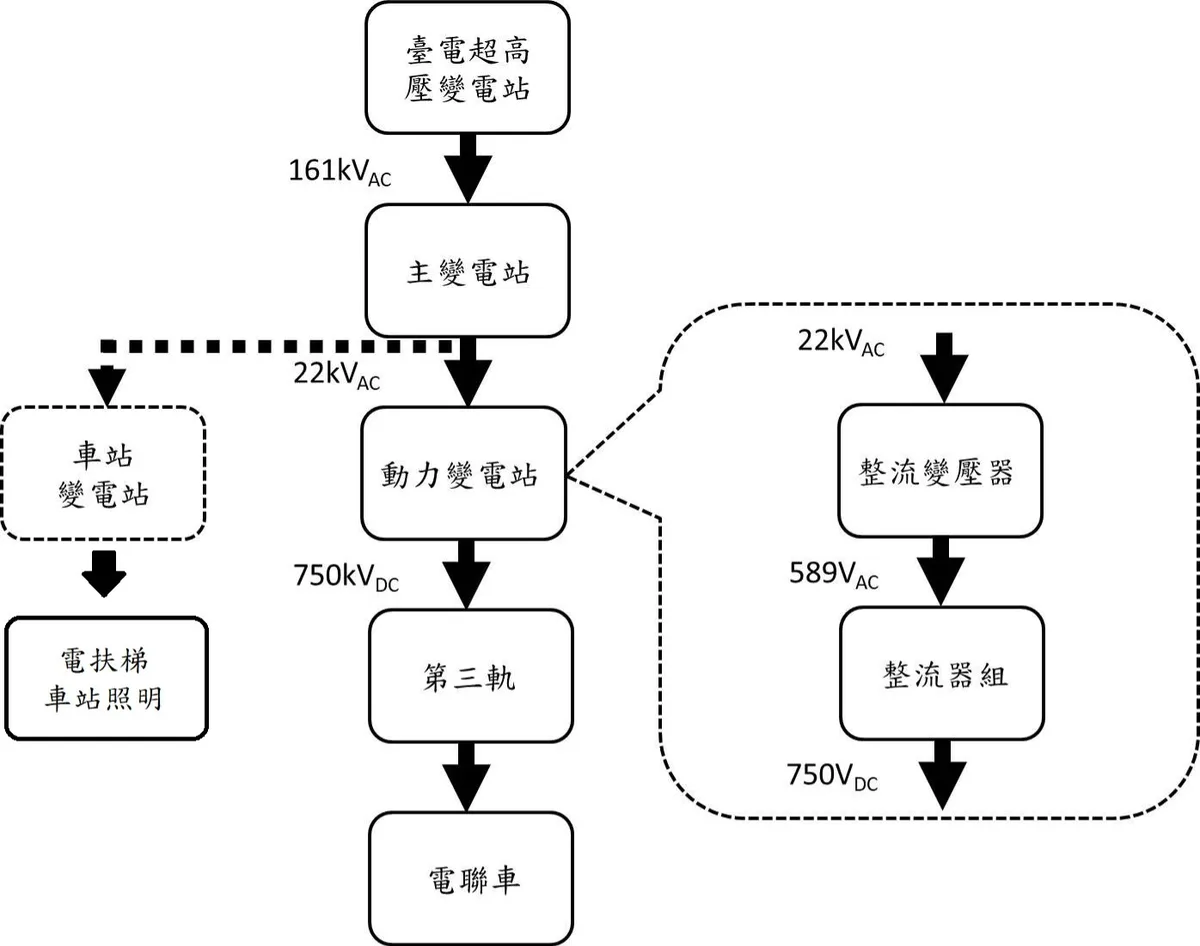

▲圖說：供電系統架構示意圖 (來源；新北捷運局)

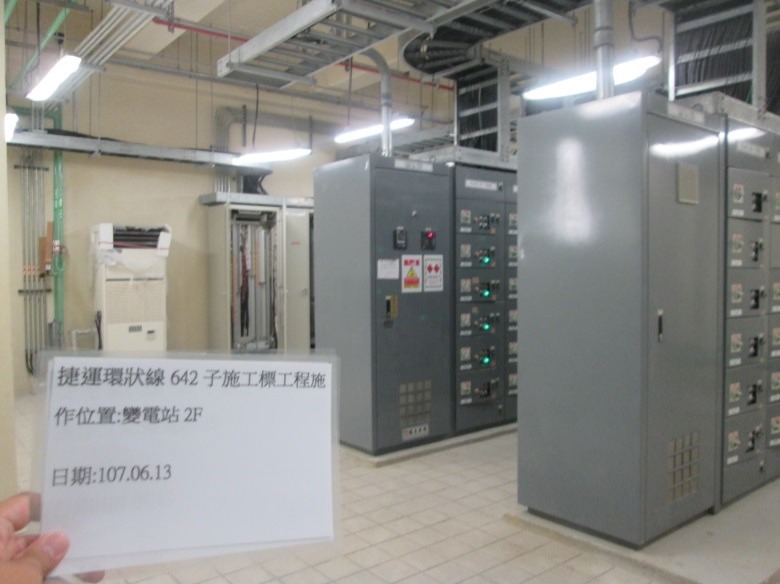

▲圖說：主變電站設備

為了讓捷運的運作完善安全，都必須考慮用電設備中的電力負載需求，每一項環節可都是經過精密的設計計算才完成的呢！
