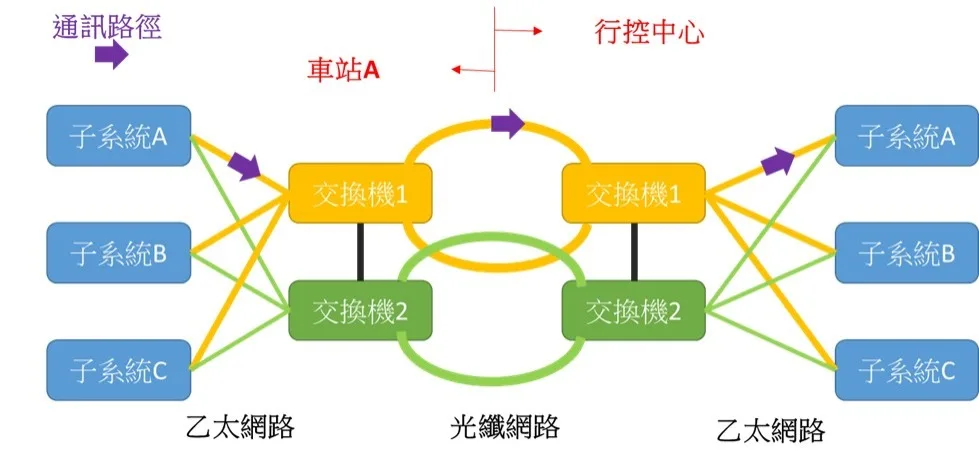

▲圖說：圖一(雙環迴路網路連結及正常資料傳輸路徑)（來源：本局三鶯線設計文件）

這一次工頭要介紹三鶯線的通訊光纖傳輸系統，這個系統連接捷運機廠行控中心、各車站、主變電站等處，供其他機電系統伺服器間傳送訊息及資料(詳圖一)。

三鶯線捷運設計用雙環迴路網路連結，任一環路節點或線路發生故障時，該環路可經由電腦(流量偵測技術機制)判斷故障並快速切換至備援路徑，由另一環路繼續傳送訊息及資料(詳圖二及圖三)。

使用雙環形網路連結可以在兩個環路節點或線路發生故障時，仍可由另一環路繼續傳送訊息及資料(詳圖三)。

行控中心、車站、機廠及變電站，每個節點均有兩套設備互為備援使用，光纖傳輸骨幹網路透過雙環型的設計，可以避免少數設備故障造成服務中斷。

因此工頭做了一個結論：傳輸時此路不通，一定有其他路可以走。

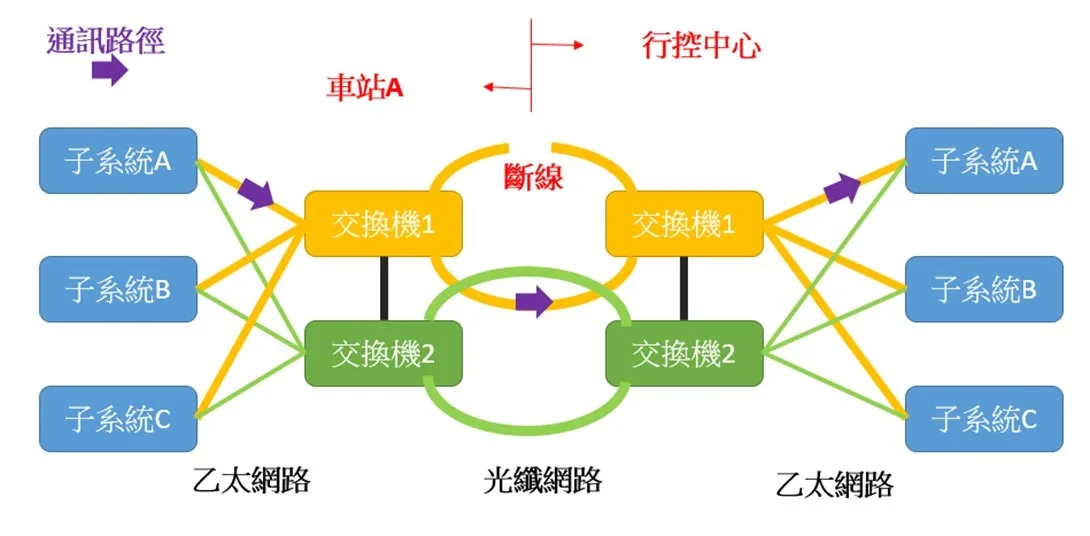

▲圖說：圖二(雙環迴路網路連結及備援資料傳輸路徑) （來源：本局三鶯線設計文件）

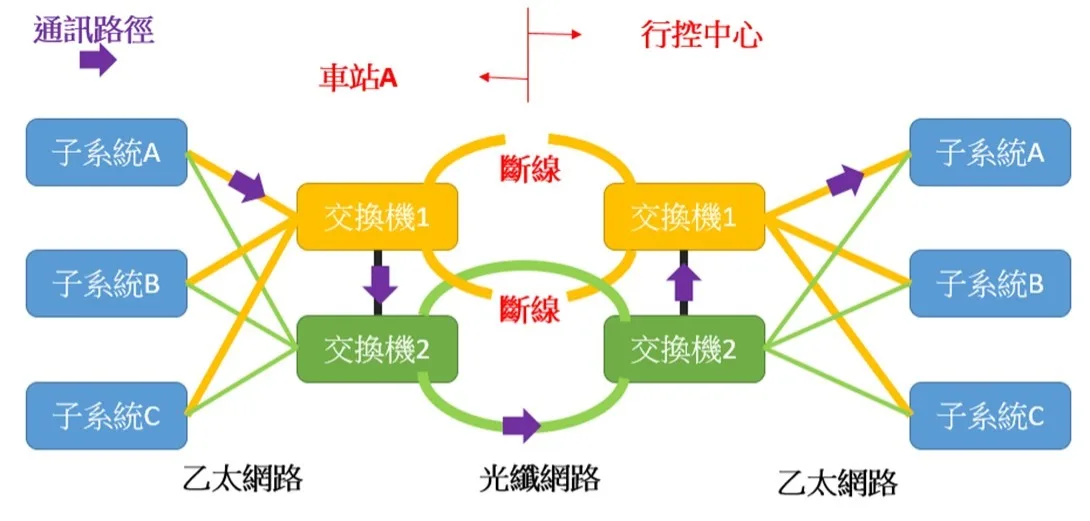

▲圖說：圖三(雙環迴路網路連結及備援資料傳輸路徑) （來源：本局三鶯線設計文件）
