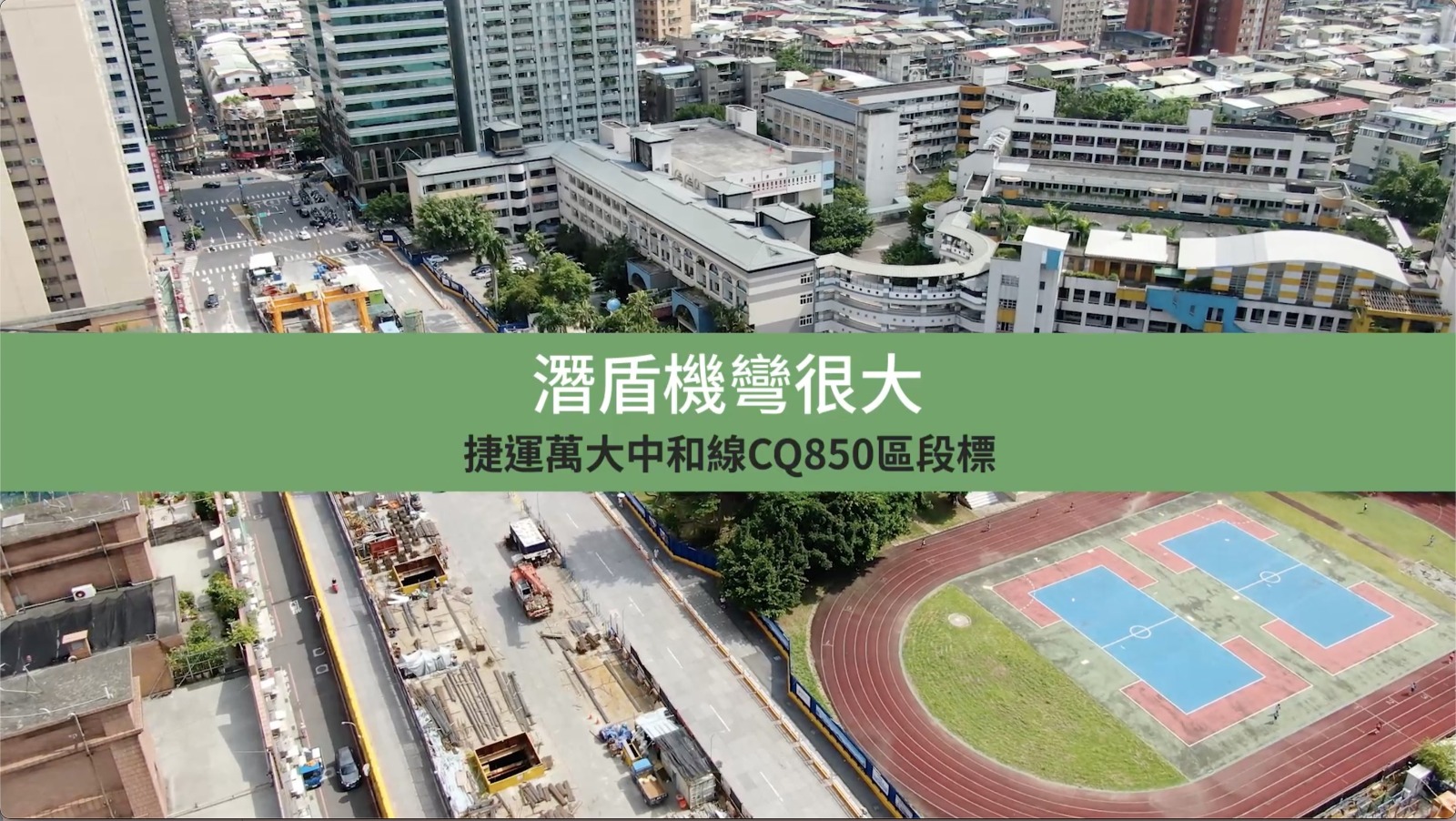

潛盾機彎很大！
2021/12/16
捷運萬大中和線CQ850區段標工程
捷運萬大中和線CQ850區段標工程，目前潛盾機位置在保生路與中山路一段路口下方約20公尺深的地底持續掘進，今天工頭前進工地最前線，為大家帶出一段目前施工的最新畫面。
因潛盾機自永和永平國小站出發後到達中山路一段需右轉彎，轉彎半徑R=50m，所以採用中折式潛盾機來克服。潛盾機進入半徑50M小轉彎地段，此時通過雙中折油缸動作使機頭完成右轉，使潛盾機前端精準地貼近線型中心線前進，高精準度控制誤差值在毫米範圍，並使用鑄鐵環片完成該段隧道的拼裝，完成小曲率半徑潛盾機推進作業。未來該路段潛盾隧道鑽掘工程需克服雙和橋衝突基樁部分敲除、既有污水管排除等等，要排除很多過去的地下結構及管線，是一個相當困難的工程。
▲圖說：CQ850潛盾隧道掘進作業最新施工情形
▲圖說：CQ850區段標潛盾機隧道小曲率半徑潛盾機推進作業
▲圖說：CQ850標潛盾機前後雙中折系統（來源：台北市政府捷運工程局）
圖說：CQ850潛盾隧道環片組立-左：鑄鐵環片；右：RC環片
▲圖說：鑄鐵環片進場
