供電線不下垂的秘密
2022/10/13
咦~怎麼讓又長又重的金屬材質之供電接觸線在兩根立桿間維持與軌道面平行而不下垂，那就要先了解架空線構造主要係由主吊線及接觸線組成，並藉由滑輪組及配重錘產生之拉力來提供接觸線張力而撐開，惟所施加之張力無法完全使接觸線保持水平，故為使接觸線高程保持同一水平以供集電弓汲取電力，需藉由主吊線及接觸線間之吊掛線，維持接觸線水平狀態。
吊掛線係藉由線夾及U型箍固定於主吊線上，施作過程需量測接觸線與軌道面高程，並據以裁切吊掛線長度後，藉此懸吊接觸線來保持同一水平高程，以達到不下垂的目的喔！

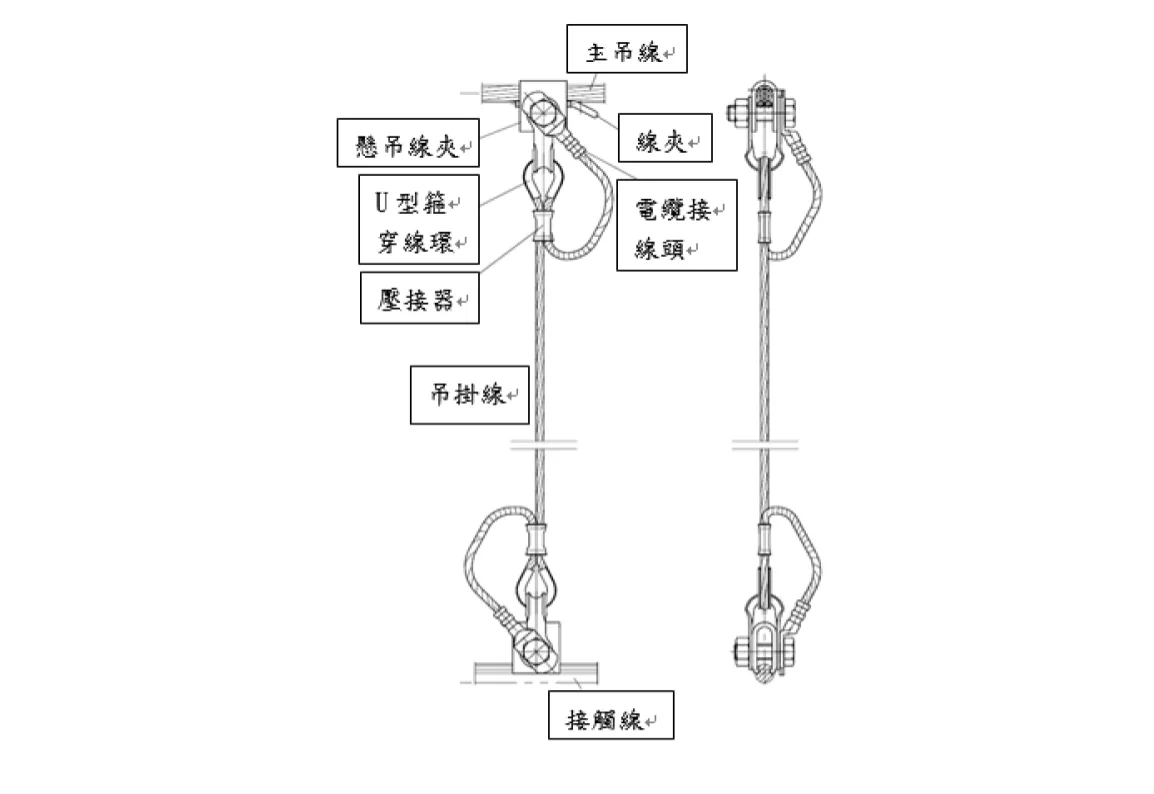

吊掛線示意圖

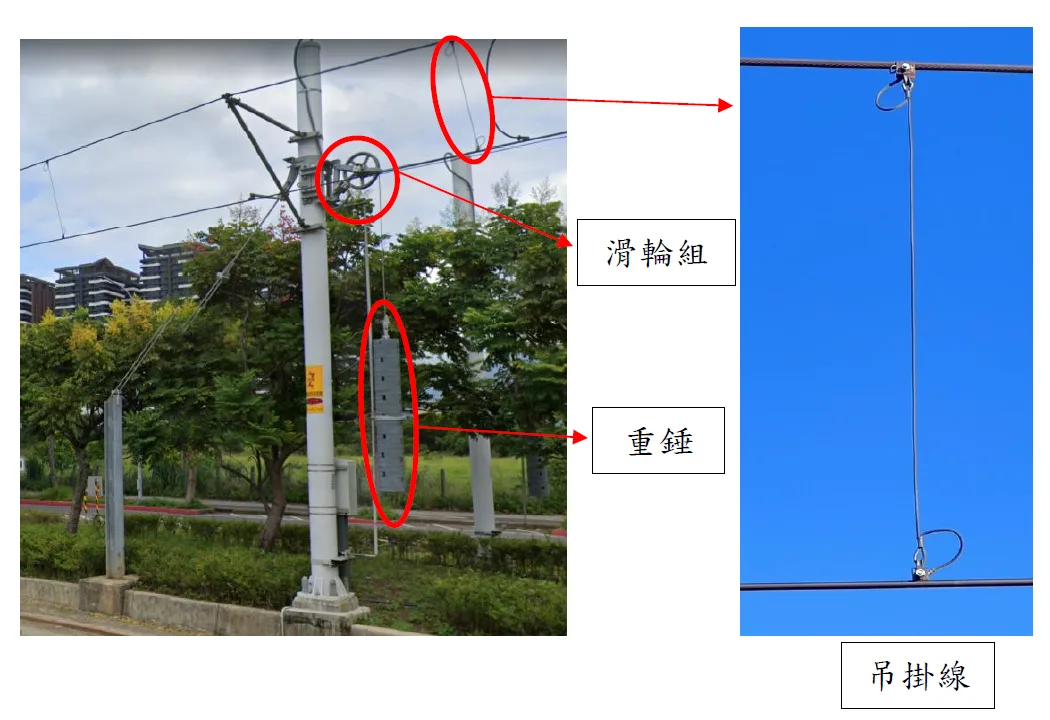

架空線及滑輪組照片
